120-50变频器中IGBT模块的关键参数解析与驱动要点

本文围绕120-50变频器所驱动的IGBT模块，系统介绍其典型参数、选型依据、驱动电路设计要点。

一、120-50变频器概述
120-50通常指额定功率约120kW、输出频率50Hz的通用变频器，其主回路采用交-直-交电压型结构，整流后经直流母线滤波，再由逆变桥输出SPWM电压。逆变桥的核心功率器件即IGBT模块。

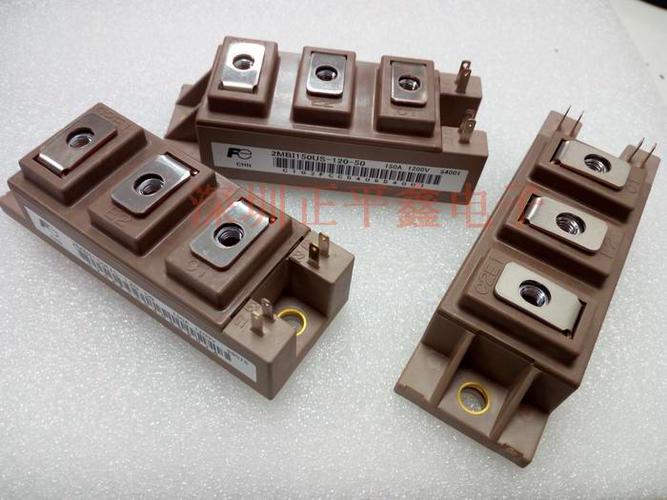

二、典型IGBT模块参数（以120kW/50Hz变频器为例）

1. 电压等级：1200V（常见）或1700V，取决于直流母线电压与输入电压。
2. 电流规格：根据负载类型，通常选400A~600A（模块标称电流）。
3. 饱和压降VCE(sat)：约1.7V~2.2V@额定电流。
4. 开关频率：2kHz~16kHz（典型4~8kHz）。
5. 热阻：结壳热阻Rth(j-c)与壳散热阻，影响散热设计。
6. 封装：EconoDUAL、62mm、EasyPACK等标准封装。
7. 最大结温：150℃或175℃。

三、IGBT驱动电路关键要求

1. 驱动电压：+15V开通，-8V~-15V关断，确保抗干扰与快速关断。
2. 门极电阻Rg：根据开关速度和EMI要求调优，典型值5~20Ω。
3. 短路保护：采用VCE(sat)监测或有源钳位，动作时间2~10μs。
4. 隔离驱动：光耦或磁隔离，耐受高共模电压。

四、保护与散热设计

1. 过流保护：霍尔电流传感器检测母线或相电流。
2. 过压保护：有源钳位或有源米勒钳位。
3. 散热：按最恶劣工况计算热耗，采用强制风冷或水冷。
4. 温度监测：NTC贴在基板附近。

五、选型注意事项

• 电流裕量：通常按变频器额定输出电流的1.5~2倍选择IGBT模块电流。
• 高开关频率需权衡开关损耗与EMI，可能选择较低饱和压降的IGBT或改用SiC器件。
• 驱动板布局需减少门极回路电感，提高抗干扰能力。
